Ultraflex 7 (M&P)
Das Ultraflex 7 von Messi&Paoloni ist ein Low-Loss Kabel mit niedriger Dämpfung. Trotz des großen Durchmessers von 7 mm ist es aufgrund seines Kabelaufbaus äußerst flexibel. Es ist zur Verwendung im Außenbereich und für drehbare Antennenanlagen geeignet. Die Schirmdämpfung ist mit >105 dB (100-2000 MHz) sehr hoch.
Dämpfungsarme Kabel (Low-Loss) werden für sehr lange Kabellängen verwendet, z.B. als Speiseleitung einer Antenne. Es ist jedoch zu beachten, dass diese Kabel aufgrund des weichen Dielektrikums vorsichtig behandelt werden müssen. Tritte oder Knicke führen schnell zu Beschädigungen. Ebenso treten bei Low-Loss-Kabeln je nach Produktionscharge gelegentlich einzelne Spitzen in der Einfüge- und Rückflussdämpfung auf.
Kabelaufbau Ultraflex 7
Der Litzeninnenleiter besteht aus 19 Kupfer-Einzeldrähten, das Dielektrikum aus geschäumten Polyethylen. Über dem Dielektrikum folgt eine Folie aus Kupfer, welche auf der Rückseite zur Vermeidung von Rissen mit PE beschichtet ist. Das Außenleitergeflecht besteht aus einem Kupfergeflecht mit 83% Bedeckung.
| Aufbau | Material | Durchmesser |
|---|---|---|
| Innenleiter | Kupfer, Litze-19 | 1,9 mm |
| Dielektrikum | Polyethylen geschäumt (FPE) | 5,0 mm |
| Außenleiter 1 | Kupferfolie | |
| Außenleiter 2 | Kupfergeflecht, 83% | |
| Mantel | PVC schwarz | 7,3 mm |
Allgemeine Eigenschaften
Außendurchmesser 7,3 mm
Frequenzbereich bis 8 GHz
Sehr niedrige Dämpfung
Sehr flexibel
Für den Außenbereich geeignet
Folien/Geflechtaußenleiter
Dämpfung 0,2 dB/m (1 GHz)
Anwendungen
Speiseleitungen für Antennen
Drehbare Antennenanlagen (Rotoren)
Nicht geeignet bei erhöhten Brandschutzanforderungen
Individuell konfiguriertes Koaxialkabel Ultraflex 7
Jedes Kabel wird mit einem ausführlichen Messprotokoll (Einfüge-/Rückflussdämpfung) ausgeliefert. Die Lieferzeit beträgt abhängig von der Menge und Konfiguration ca. 1-2 Wochen. Bitte fragen Sie bei uns an.
Als Knickschutz bringen wir bei diesem Kabel immer eine schwarze Schrumpfschlauchkombination an.
Optional: Abweichende individuelle Kabelkennzeichnung auf bedrucktem Schrumpfschlauch, z.B. "RF-Input".
Hinweis zu den N-Steckverbindern
Wir liefern das Kabel sowohl mit dem N-Crimpstecker von M&P als auch mit dem Crimpstecker von Times Microwave. Der Steckverbinder von M&P ist sehr preiswert und kann aufgrund des gecrimpten Innenleiters schnell und ohne Wärmebelastung des Dielektrikums montiert werden. Er eignet sich für alle Standardanwendungen.
Der Crimpstecker von Times Microwave hat einen gelöteten Innenleiter und eine höhere Rückflussdämpfung bei hohen Frequenzen. Er eignet sich für alle Anwendungen mit hohen Anforderungen an die Performance.

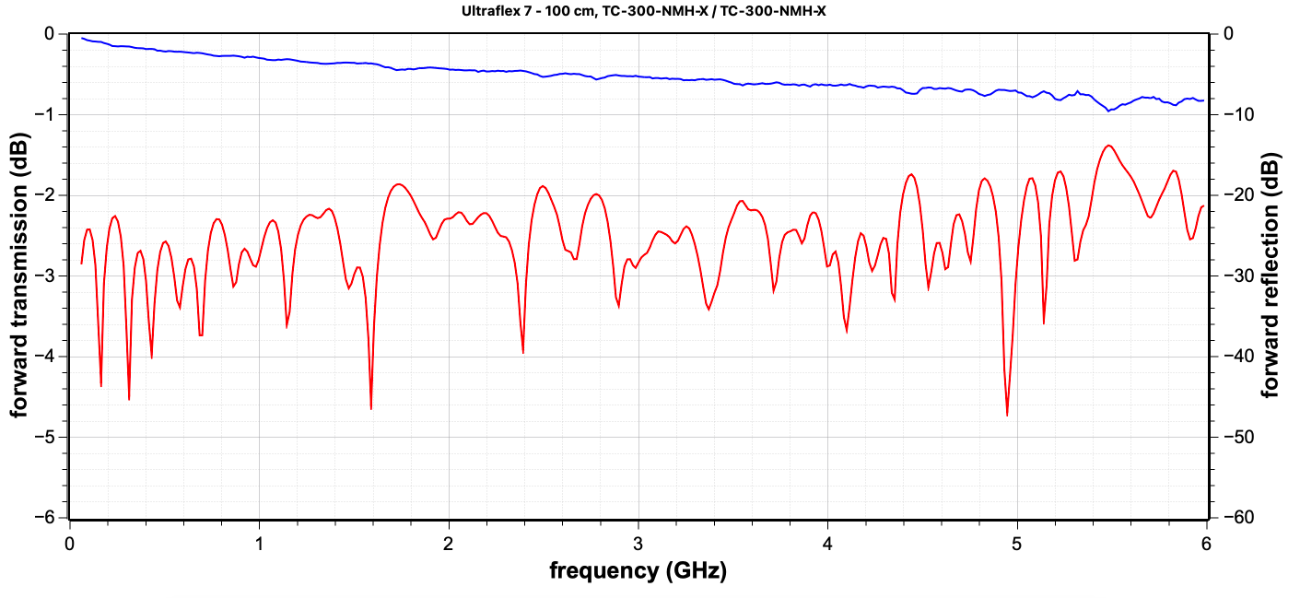

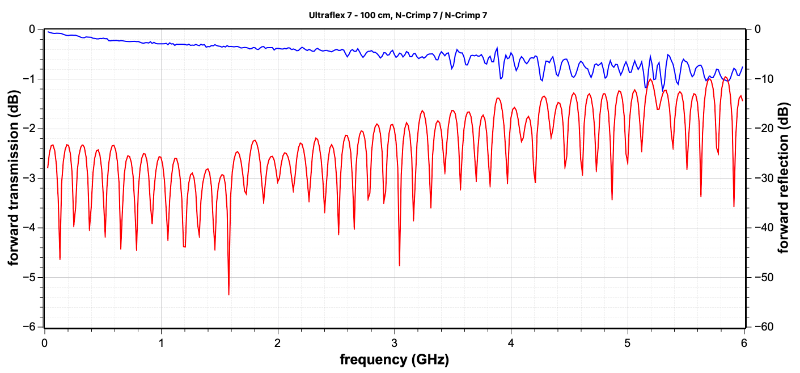

Die Bilder zeigen eine Vergleichsmessung von 100 cm langen Ultraflex-7 Kabeln, jeweils mit zwei N-Steckern von M&P (links) bzw. Times Microwave TMC-300-NMH-X (rechts)
