Ultraflex 10 (M&P)
Das Ultraflex 10 von Messi&Paoloni ist ein Low-Loss Kabel mit niedriger Dämpfung. Trotz des großen Durchmessers von 10 mm ist es aufgrund seines Kabelaufbaus äußerst flexibel. Es ist zur Verwendung im Außenbereich und für drehbare Antennenanlagen geeignet. Die Schirmdämpfung ist mit >105 dB (100-2000 MHz) sehr hoch.
Dämpfungsarme Kabel (Low-Loss) werden für sehr lange Kabellängen verwendet, z.B. als Speiseleitung einer Antenne. Es ist jedoch zu beachten, dass diese Kabel aufgrund des weichen Dielektrikums vorsichtig behandelt werden müssen. Tritte oder Knicke führen schnell zu Beschädigungen. Ebenso treten bei Low-Loss-Kabeln je nach Produktionscharge gelegentlich einzelne Spitzen in der Einfüge- und Rückflussdämpfung auf.
Auf Anfrage ist das Ultraflex 10 auch in einer noch flexibleren Variante mit 19 statt 7 Innenleiterlitzen als "Hyperflexx 10" lieferbar. Für Außenwendungen mit Erdverlegung ist das Hyperflexx 10 auch als Variante mit PE-Mantel als "Extraflex Bury" lieferbar. PE-Mantel haben eine höhere Wasserdichtigkeit als PVC-Mantel und sind für Erdverlegung geeignet.
Kabelaufbau Ultraflex 10
Der Litzeninnenleiter besteht aus 7 Kupfer-Einzeldrähten, das Dielektrikum aus geschäumten Polyethylen. Über dem Dielektrikum folgt eine Folie aus Kupfer, die auf der Rückseite zur Vermeidung von Rissen mit PE beschichtet ist. Das Außenleitergeflecht besteht aus einem Kupfergeflecht mit 71% Bedeckung. Der Mantel besteht aus UV-beständigen PVC.
| Aufbau | Material | Durchmesser |
|---|---|---|
| Innenleiter | Kupfer, Litze-7 | 2,9 mm |
| Dielektrikum | Polyethylen geschäumt (FPE) | 7,3 mm |
| Außenleiter 1 | Kupferfolie | |
| Außenleiter 2 | Kupfergeflecht, 71% | |
| Mantel | PVC schwarz | 10,3 mm |
Allgemeine Eigenschaften
Außendurchmesser 10,3 mm
Frequenzbereich bis 8 GHz
Sehr niedrige Dämpfung
Sehr flexibel
Für den Außenbereich geeignet
Folien/Geflechtaußenleiter
Dämpfung 0,14 dB/m (1 GHz)
Anwendungen
Speiseleitungen für Antennen
Drehbare Antennen (Rotoren)
Nicht geeignet bei erhöhten Brandschutzanforderungen
Individuell konfiguriertes Koaxialkabel Ultraflex 10
Jedes Kabel wird mit einem ausführlichen Messprotokoll (Einfüge-/Rückflussdämpfung) ausgeliefert. Die Lieferzeit beträgt abhängig von der Menge und Konfiguration ca. 1-2 Wochen. Bitte fragen Sie bei uns an.
Als Knickschutz bringen wir bei diesem Kabel immer einen schwarzen Schrumpfschlauch mit Innenkleber an.
Optional: Abweichende individuelle Kabelkennzeichnung auf bedrucktem Schrumpfschlauch, z.B. "RF-Input".
Hinweis zu den lieferbaren N-Steckverbindern
Wir liefern das Kabel sowohl mit dem N-Klemmstecker von M&P als auch mit dem Klemmstecker von Telegärtner. Der Steckverbinder von M&P hat eine etwas bessere Abdichtung gegen Feuchtigkeit und kann aufgrund des lötfreien Innenleiters schnell und ohne Wärmebelastung des Dielektrikums montiert werden. Er eignet sich für alle Standardanwendungen.
Der Klemmstecker von Telegärtner verwendet einen gelöteten Innenleiter und hat im Frequenzbereich unterhalb von 5 GHz eine deutlich höhere Rückflussdämpfung. Er eignet sich für alle Industrieanwendungen.

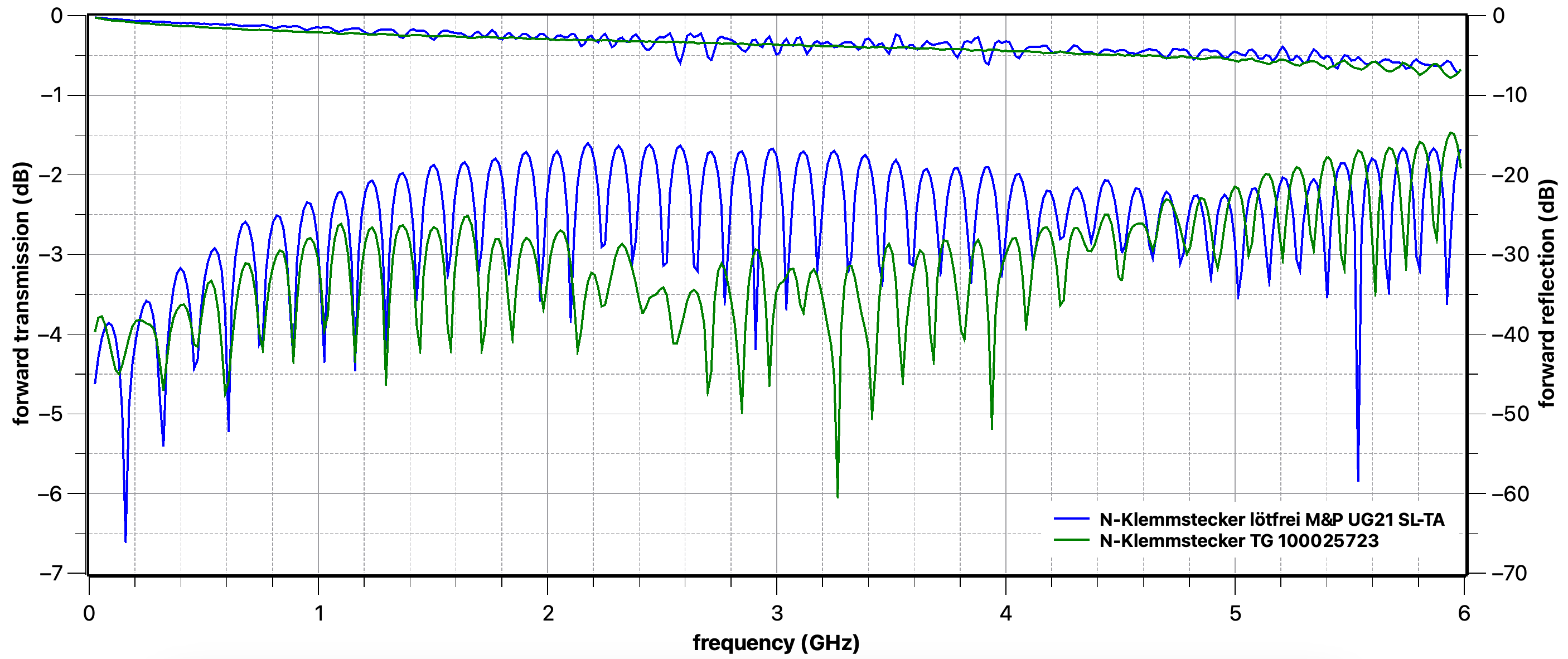

Die Vergleichsmessung wurde an einem 100 cm langen Kabelstück Ultraflex 10 mit je zwei N-Steckern von M&P bzw. Telegärtner durchgeführt.
