RG-223
Das RG 223 ist ein doppelt geschirmtes Koaxialkabel mit PVC-Mantel. Es ist deutlich flexibler als PTFE/FEP-Kabel vergleichbaren Durchmessers (RG-142, RG-400). Der Frequenzbereich reicht bis 6 GHz.
Ein ähnliches Kabel mit einfacher Schirmung und Litzeninnenleiter ist das RG-58.
Fertig konfektionierte Standardlängen mit BNC-Stecker finden Sie hier
Fertig konfektionierte Standardlängen mit N-Stecker finden Sie hier

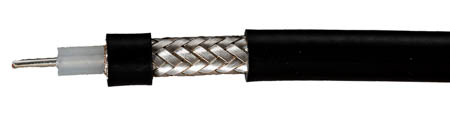

Kabelaufbau RG-223
| Aufbau | Material | Durchmesser |
|---|---|---|
| Innenleiter | Kupfer versilbert, Draht | 0,9 mm |
| Dielektrikum | Polyethylen (PE) | 3,0 mm |
| Außenleiter 1 | Kupfergeflecht versilbert | 3,5 mm |
| Außenleiter 2 | Kupfergeflecht versilbert | 4,0 mm |
| Mantel | PVC schwarz | 5,4 mm |
Allgemeine Eigenschaften
Außendurchmesser 5,4 mm
Frequenzbereich bis 6 GHz
Doppelt geschirmt
Dämpfung 0,5 dB/m (1 GHz)
Individuell konfiguriertes Koaxialkabel RG-223
Jedes Kabel wird mit einem ausführlichen Messprotokoll (Einfüge-/Rückflussdämpfung) ausgeliefert. Die Lieferzeit beträgt abhängig von der Menge und Konfiguration ca. 2-8 Wochen. Bitte fragen Sie bei uns an.
Optional: Abweichende individuelle Kabelkennzeichnung auf bedrucktem Schrumpfschlauch, z.B. "RF-Input". Aufpreis EUR* 1,00 / Kabel
Je nach Verfügbarkeit liefern wir das RG-223 von folgenden Lieferanten: Huber+Suhner, Siva
