HF- und Mikrowellenkabel
Wir sind spezialisiert auf die Konfektion von Hochfrequenz- und Mikrowellenkabel mit allen üblichen Steckverbindern, wie beispielsweise SMA, N, BNC oder SMP. Wir produzieren an unserem Standort in Deutschland und liefern jedes Kabel mit einem ausführlichen Messprotokoll. Dieses beinhaltet die Einfüge- und Rückflussdämpfung als PDF- und CSV-Datei sowie als S-Parameter.
Lagernde HF-Kabel
Fertig konfektioniert
Fertig konfektionierte Standardkabel mit kurzer Lieferzeit.
Individuelle Kabelkonfektion
PVC-Standardkabel
Flexible Standardkabel zur universellen Verwendung.
Individuelle Kabelkonfektion
Robuste PTFE/FEP-Kabel
Kabel zur Verwendung bei besonderen Anforderungen an Temperaturbereich und Zuverlässigkeit. Auch für Test- und Messkabel.
Individuelle Kabelkonfektion
Handformbare Semi-Rigid
Handformbare Leitungen zum Einbau in Geräte und Systeme. Verwendbar bis zu höchsten Frequenzen und mit hoher Schirmdämpfung.
Individuelle Kabelkonfektion
Halogenfreie Kabel
Halogenfreie Kabel bei erhöhten Anforderungen an den Brandschutz. Auch als halogenfreie und umweltfreundliche Alternative zu PTFE/FEP-Kabel.
Individuelle Kabelkonfektion
Dämpfungsarme Kabel (Low-Loss)
Kabel mit besonders niedriger Dämpfung für Sende- und Empfangsanlagen.
Individuelle Kabelkonfektion
Geräuscharme Kabel (Low-Noise)
Kabel zur Übertragung von besonders kleinen Spannungen für Sensoren.

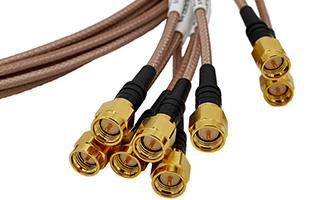

Fertig konfektionierte HF- und Mikrowellenkabel
Hier finden Sie bereits fertig konfektionierte Standardkabel. Diese Kabel werden bei uns laufend produziert und sind lagernd oder kurzfristig verfügbar. Auch bei Einzelabnahme erhalten Sie einen attraktiven Preis.
Wir verwenden zur Konfektion ausschließlich Einzelteile namhafter Hersteller, wie beispielsweise von Telegärtner, Huber+Suhner, Rosenberger oder Habia.
| Steckverbinder | Kabelart und Verwendung | Kabeltypen |
|---|---|---|
| SMA-Kabel | Standardkabel, universelle Verwendung | RG-316, RD-316, RG-142, Multiflex 86/141 |
| SMA-Kabel | Handformbare Semi-Rigid Leitungen | Semi Flex. 85, Semi Flex. 141 |
| BNC-Kabel | Standardkabel, universelle Verwendung | RG-58, RG-223, RD-316 |
| N-Kabel | Standardkabel, universelle Verwendung | RG-223, RG-142 |
Individuell konfektionierte Koaxialkabel
Wenn Sie mehr als nur ein Standardkabel benötigen, fertigen wir Ihr individuell konfiguriertes Koaxialkabel. Mit unserem Preisrechner auf den einzelnen Kabelseiten können Sie den Preis direkt berechnen. Gerne mailen wir Ihnen zur einfacheren Bestellung auch ein schriftliches Angebot zu.
Bitte Fragen Sie gerne bei uns an, wenn Sie ein Kabel oder eine Konfektion benötigen die nicht auf unserer Webseite verfügbar ist.

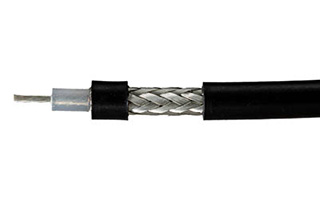

Standardkabel mit PVC Mantel
Kabel mit PVC-Mantel sind besonders flexibel und eignen sich für alle Anwendungen ohne besondere Anforderungen, insbesondere im Innenbereich.
Koaxialkabel mit einem Drahtinnenleiter sind etwas dämpfungsärmer als Litzeninnenleiter, dagegen sind letztere etwas flexibler. Das RG-223 hat aufgrund seiner doppelten Schirmung im Vergleich zum RG-58 eine höhere Schirmdämpfung und kann bis 6 GHz eingesetzt werden.

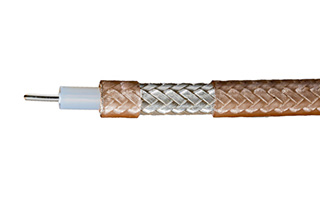

PTFE-Kabel - robust und zuverlässig
Kabel mit PTFE-Dielektrikum und FEP-Mantel sind sehr robust und zuverlässig. Sie sind beständig gegenüber Umwelteinflüssen sowie bestimmten Chemikalien und können auch bei sehr hohen Temperaturen eingesetzt werden. Sie sind daher unsere Empfehlung für Anwendungen mit besonderen Anforderungen.
PTFE-Kabel eignen sich aufgrund ihrer hervorragenden technischen Eigenschaften auch bestens für Mess- und Testplätze. Lediglich für vektorielle Netzwerkanalysatoren (VNA) sollten spezielle, phasenstabile Testkabel verwendet werden.
Das RD-316 können wir aufgrund der hervorragenden Eigenschaften und guten Flexibilität besonders empfehlen. Nicht ganz so flexibel ist das RG-142, in Verbindung mit SMA-Steckverbindern werden aber hervorragende technische Eigenschaften bezüglich Dämpfung und Reflexionsdämpfung erreicht. Das Multiflex 141 ist eine flexible Alternative zu Semi-Rigid Leitungen und kann auch bei sehr hohen Frequenzen eingesetzt werden.
Bitte beachten Sie auch unsere halogenfreien Alternativen der Enviroflex-Serie, wenn Sie erhöhte Anforderungen an den Brandschutz haben oder auf PFAS verzichten möchten.
| Kabeltyp | Frequenzbereich | Innenleiter | Dielektrikum | Außenleiter | Mantel |
|---|---|---|---|---|---|
| RG-178 | 3 GHz | Litze | PTFE | Einfach | FEP 1,8 mm |
| RG-316 | 3 GHz | Litze | PTFE | Einfach | FEP 2,5 mm |
| RD-316 | 6 GHz | Litze | PTFE | Doppelt | FEP 2,9 mm |
| RG-142 | 6 GHz | Draht | PTFE | Doppelt | FEP 5,0 mm |
| Multiflex 141 | 33 GHz | Draht | PTFE | Doppelt | FEP 4,1 mm |

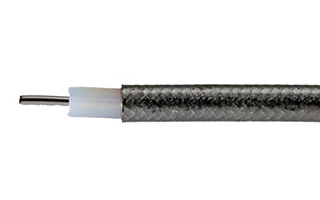

Handformbare Semi-Rigid Leitungen
Handformbare Semi-Rigid Leitungen überzeugen mit einem hohen Frequenzbereich (>18 GHz) und einer besonders hohen Schirmdämpfung (typ. 110 dB).
Diese Leitungen eignen sich bestens zur Verkabelung innerhalb von Geräten oder Systemen. Sie werden dabei einfach von Hand ohne spezielle Werkzeuge in die gewünschte Form gebogen, die sie dann beibehalten.
| Kabeltyp | Frequenzbereich | Innenleiter | Dielektrikum | Außenleiter | Mantel |
|---|---|---|---|---|---|
| Sucoform 47 Cu | 40 GHz | Draht (Kupfer) | PTFE | 1,2 mm | ohne |
| Semi Flex. 85 | 40 GHz | Draht (Stahl) | PTFE | 2,2 mm | ohne oder FEP 2,5 mm |
| Semi Flex. 141 | 33 GHz | Draht (Kupfer) | PTFE | 3,6 mm | ohne oder FEP 4,1 mm |

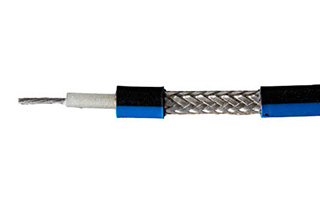

Halogenfreie Kabel mit verbessertem Brandverhalten
Das Brandverhalten von Kabeln hängt von den verwendeten Isoliermaterialien ab und wird durch verschiedene Eigenschaften wie z.B. die Entflammbarkeit, die Brandfortleitung, die Rauchdichte oder die Halogenfreiheit beschrieben. Letztere verhindert die Entstehung korrosiver Brandgase im Brandfall.
Ist die Verwendung eines Kabels mit verbessertem Brandverhalten erforderlich, wie beispielsweise in Gebäuden mit hohen Personen- oder Sachwerten oder in Massentransportmitteln wie U-Bahn, Zug oder Flugzeug, muss ein Kabel ausgewählt werden, welches die für diese Anwendung geforderten Normen erfüllt.
Die Enviroflex-Serie des Herstellers Huber+Suhner ist eine halogenfreie Alternative zu PTFE/FEP-Standardkabeln. Sie eignen sich nicht nur wenn ein hoher Brandschutz erforderlich ist, sondern können auch für alle Standardanwendungen eingesetzt werden. Insbesondere auch dann, wenn Sie auf PFAS (Ewigkeitschemikalien) verzichten möchten.
Auf Anfrage liefern wir ebenfalls das Enviroflex 316 (Alternative zu RG-316) sowie das Enviroflex 142 (Alternative zu RG-142).
| Kabeltyp | Frequenzbereich | Innenleiter | Dielektrikum | Außenleiter | Mantel |
|---|---|---|---|---|---|
| Enviroflex 316D (H+S) | 6 GHz | Litze | SPEX | doppelt | Radox 3,2 mm |
| Enviroflex 400 (H+S) | 6 GHz | Litze | SPEX | doppelt | Radox 5,0 mm |

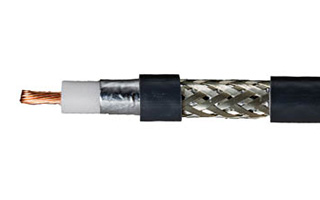

Kabel mit niedriger Dämpfung (Low-Loss)
Low-Loss Kabel zeichnen sich durch eine - im Vergleich zu Standardkabel - besonders niedrige Dämpfung aus. Erreicht wird dies durch den Kabelaufbau, das geschäumte Dielektrikum führt bei gleichem Wellenwiderstand zu einem etwas größeren Innenleiterdurchmesser und reduziert so die Dämpfung. Der Innenleiter wird meist als Draht ausgeführt, was sich ebenfalls günstig auf eine niedrige Dämpfung auswirkt.
Diese Kabel werden immer dann verwendet, wenn hohe Leistungen oder kleine Empfangssignale möglichst ohne Verluste über lange Kabellängen übertragen werden müssen. Ein Beispiel ist die Speiseleitung einer Antenne.
Der Mantel von Low-Loss Kabel besteht in der Regel aus Polyethylen (PE). Dieses hat eine sehr geringe Wasserdampfdurchlässigkeit und ist beständig gegenüber UV-Strahlung. Diese Eigenschaften sind Optimal zur Verwendung im Außenbereich. PE-Kabel sind auch zur direkten Erdverlegung geeignet. Ein Nachteil von PE ist die normale Entflammbarkeit, es enthält aber keine Halogene. Die meisten dämpfungsarmen Kabel sind aber auf Anfrage auch mit einem Kabelmantel mit verbesserten Brandeigenschaften verfügbar.
Low-Loss Kabel mit besonders hoher Flexibilität werden mit einem Litzeninnenleiter und einem PVC Mantel gefertigt, so wie die Ultraflex-Serie von M&P. Diese Kabel sind erheblich flexibler als vergleichbare Kabel mit Drahtinnenleiter und PE-Mantel. Sie können ebenfalls im Außenbereich verwendet werden. PVC ist schwer entflammbar, enthält aber Halogene.
Bitte beachten Sie aber, dass Low-Loss Kabel aufgrund des weichen Dielektrikums sorgfältig behandelt werden müssen. Tritte auf das Kabel oder ein versehentliches Knicken führt sehr schnell(!) zu einer Beschädigung des Kabels.
Weitere dämpfungsarme Kabel erhalten Sie auf Anfrage.
| Kabeltyp | Frequenzbereich | Innenleiter | Dielektrikum | Außenleiter | Mantel |
|---|---|---|---|---|---|

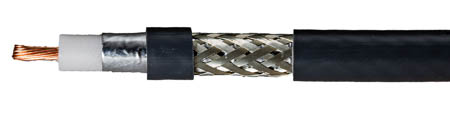

| H155 PE (Belden) | 6 GHz | Litze | PE geschäumt | Folie+Geflecht | PE 5,4 mm |
| Ultraflex 7 (M&P) | 8 GHz | Litze | PE geschäumt | Folie+Geflecht | PVC 7,3 mm |
| Ultraflex 10 (M&P) | 8 GHz | Litze | PE geschäumt | Folie+Geflecht | PVC 10,3 mm |
| S 04272 B (H+S) | 18 GHz | Draht | PE geschäumt | Folie+Geflecht | PE 5,5 mm |

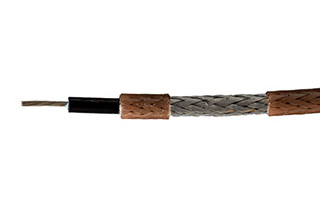

Geräuscharme Kabel (Low-Noise Kabel)
Werden Koaxialkabel bewegt entstehen Störspannungen, die sich als niederfrequentes Rauschen äußern. Dieses Rauschen beeinträchtigt die Übertragung sehr kleiner Gleich- oder Wechselspannungen, insbesondere Signalspannungen von Sensoren im mV- oder µV-Bereich.
Bei einem geräuscharmen Kabel ist eine halbleitende Schicht auf dem Dielektrikum aufgebracht um entstehendes Rauschen zu minimieren. Das geräuscharme RGL-316 ist bezüglich der Abmessungen identisch mit dem bekannten Standardkabel RG-316.
| Kabeltyp | Frequenzbereich | Innenleiter | Dielektrikum | Außenleiter | Mantel |
|---|---|---|---|---|---|
| RGL 316 (Habia) | 3 GHz | Litze | PTFE+Low Noise Layer | einfach | FEP 2,5 mm |
